插装式集成阀组
产品描述
规格参数表
文档下载
产品优势
● 结构紧凑，可以节省空间
● 提高可靠性，更少的配件和密封点
● 易于安装和维护
● 个性化，可定制的灵活设计
阀门类型
插装式阀门：阀门通过螺纹装在阀块内，阀门安装空间非常紧凑。
阀块技术特点
阀块按客户要求定制，材质可提供铝6061或不锈钢304。
CPC06插装式单向阀
 |
型号 | CPC06-M20-SS |
| 工作压力 | 0～210bar | |
| 工作温度 | -25℃～+180℃ | |
| 开启压力 | 0.2bar | |
| 通径 | 6mm | |
| 阀体材质 | 不锈钢304 | |
| 密封材质 | FPM |
NVC06插装式针阀（截止阀）
 |
型号 | NVC06-M20-SS |
| 工作压力 | 0～210bar | |
| 工作温度 | -35℃～+200℃ | |
| 流向 | 双向 | |
| 通径 | 6mm | |
| 阀体材质 | 不锈钢304 | |
| 密封材质 | PTFE/FPM |
NQC04插装式气动针阀
 |
型号 | NQC04-M20-Q25-SL |
| 工作压力 | 0～30bar | |
| 工作温度 | -20℃～+120℃ | |
| 控制气压 | 4～8bar | |
| 流向 | 双向 | |
| 通径 | 4mm | |
| 开关形式 | 常闭(接控制气开) 可选为常开(型号后加“-NO”) |
|
| 阀体材质 | 不锈钢316L | |
| 密封材质 | PTFE/FPM |
MBC插装式电磁阀
 |
型号 | MBC02-M20-24VDC-F-SS |
| MBC03-M20-24VDC-F-SS | ||
| 工作压力 | 0～30bar(MBC02) | |
| 0～16bar(MBC03) | ||
| 工作温度 | -10℃～+120℃ | |
| 环境温度 | -10℃～+50℃ | |
| 开关形式 | 常闭(NC) | |
| 通径 | 2mm、3mm | |
| 流向 | 单向 | |
| 额定电压 | 24V直流±10%，12V直流(可选) | |
| 功率 | 22W | |
| 阀体材质 | 不锈钢304+导磁不锈钢 | |
| 密封材质 | FPM/EPDM(可选) |

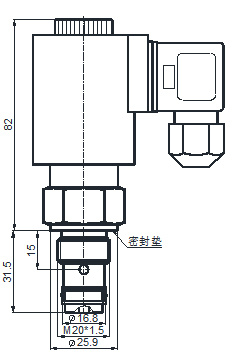

MHC04插装式电磁阀
 |
型号 | MHC04-M20-24VDC-N-SS |
| 工作压力 | 0～250bar | |
| 工作温度 | +5℃～+80℃ | |
| 环境温度 | -10℃～+50℃ | |
| 适用介质 | 非腐蚀性液体 | |
| 过滤精度 | 20μm(0.02mm) | |
| 开关形式 | 常闭(NC) | |
| 通径 | 4mm | |
| 流向 | 双向 | |
| 额定电压 | 24V直流±10% | |
| 功率 | 26W | |
| 阀体材质 | 不锈钢 | |
| 密封材质 | NBR/金属密封 | |
| 内泄漏 | ≤1毫升/分钟(46cst液压油,210bar) |
插装阀孔尺寸图
