MZX 小型高压电磁阀 (1~210bar)
+
  • MZX 小型高压电磁阀 (1~210bar)

MZX 小型高压电磁阀 (1~210bar)

MZX 不锈钢高压电磁阀 (通径 8~16mm)

技术参数
●  介质温度:-10℃~+80℃
●  环境温度:-20℃~+50℃
●  工作压力:1~210bar
●  电源电压:24V直流(最大偏差±10%)
●  阀体材质:304及导磁不锈钢
●  电气连接:DIN43650
●  防护等级:IP65
●  开关形式:常闭NC(断电阀关,通电阀开)
●  安装说明:水平安装,线圈居上方



  • 产品详情
  • 概要描述
  • 文档下载
    • 商品名称: MZX 小型高压电磁阀 (1~210bar)
    • 商品编号: EG01010
    • 小标题: MZX 不锈钢高压电磁阀 (通径 8~16mm)

    <span style="color:#689cd2">○</span> 压力1~210bar/接口G3/8"~G3/4" <span style="color:#689cd2">○</span> 电源24VDC/机能:常闭 <span style="color:#689cd2">○</span> 应用:体积小,耐压高,气体密封性好,适用中性非溶剂类液体、气体

    特点:体积小巧,耐压高,气体密封性好



    适用介质:空气、氮气等气体和水、切削液等低粘度液体 (粘度≤20cst)



    密封材料适用表

    材料代号

    材料

    应用

    9

    聚氨脂橡胶

    适用于氮气、空气、油、水等中性,非溶剂类介质

    6

    聚醚醚酮

    具有较好的耐腐蚀性,温度范围广

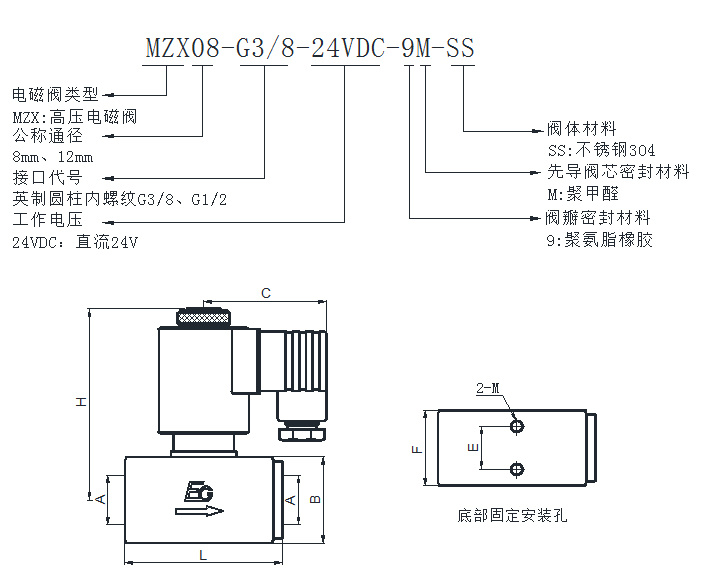

    订货示例



    规格参数表[mm]

    规格型号

    通径

    DN

    A

    H

    L

    B

    M

    E

    F

    T

    C

    功率

    [W]

    MZX08-G3/8-24VDC-96-SS

    8

    G3/8

    88

    62

    38

    M5

    22

    32

    42

    55

    26

    MZX12-G1/2-24VDC-96-SS

    12

    G1/2

    95

    70

    47

    M6

    26

    39

    48

    55

    26

    MZX16-G3/4-24VDC-96-SS

    16

    G3/4

    107

    90

    58

    M8

    32

    49

    60

    68

    32



    关键词:
    • 高压
    • 介质
    • 腐蚀性
    • 中性
    • 气体
    • 材料
    • 通电
    • 不锈钢
    • 空气
    • 安装
  • 技术参数
    ●  介质温度:-10℃~+80℃
    ●  环境温度:-20℃~+50℃
    ●  工作压力:1~210bar
    ●  电源电压:24V直流(最大偏差±10%)
    ●  阀体材质:304及导磁不锈钢
    ●  电气连接:DIN43650
    ●  防护等级:IP65
    ●  开关形式:常闭NC(断电阀关,通电阀开)
    ●  安装说明:水平安装,线圈居上方



  • MZX电磁阀

特点:体积小巧,耐压高,气体密封性好



适用介质:空气、氮气等气体和水、切削液等低粘度液体 (粘度≤20cst)



密封材料适用表

材料代号

材料

应用

9

聚氨脂橡胶

适用于氮气、空气、油、水等中性,非溶剂类介质

6

聚醚醚酮

具有较好的耐腐蚀性,温度范围广



订货示例



规格参数表[mm]

规格型号

通径

DN

A

H

L

B

M

E

F

T

C

功率

[W]

MZX08-G3/8-24VDC-96-SS

8

G3/8

88

62

38

M5

22

32

42

55

26

MZX12-G1/2-24VDC-96-SS

12

G1/2

95

70

47

M6

26

39

48

55

26

MZX16-G3/4-24VDC-96-SS

16

G3/4

107

90

58

M8

32

49

60

68

32
