产品详情:
P-MJ焊接式不锈钢电磁阀(通径15~50mm)
特点:阀门耐压较高,先导孔带滤网可防堵
适用介质:水、空气、蒸汽、油、无腐蚀性的中性气体和液体
技术参数
● 介质温度:-5℃~+80℃
● 环境温度:-10℃~+50℃
● 最小工作压差:0.8bar
● 阀体材质:304/CF8不锈钢及导磁不锈钢
● 焊管/螺母材质:不锈钢304或碳钢20#/45#
● 接口形式:可拆卸焊接式,平面橡胶密封
● 流向:单向流动
● 介质粘度:≤20cst
● 电气连接:接线盒DIN43650
● 额定电压:直流24V、交流220V(可选),误差±10%
● 防护等级:IP65(22W、26W)
密封材料适用表
材料代号 | 材料 | 应用 |
N | 丁腈橡胶 | 用于油、水、空气等无腐蚀性介质 |
F | 氟橡胶(可选) | 耐腐蚀性好,适用多数介质,不耐氨、醇类,乙醚 |
E | 乙丙橡胶(可选) | 用于氨、醋酸、甲醇、蒸汽、乙二醇、不耐矿物油 |

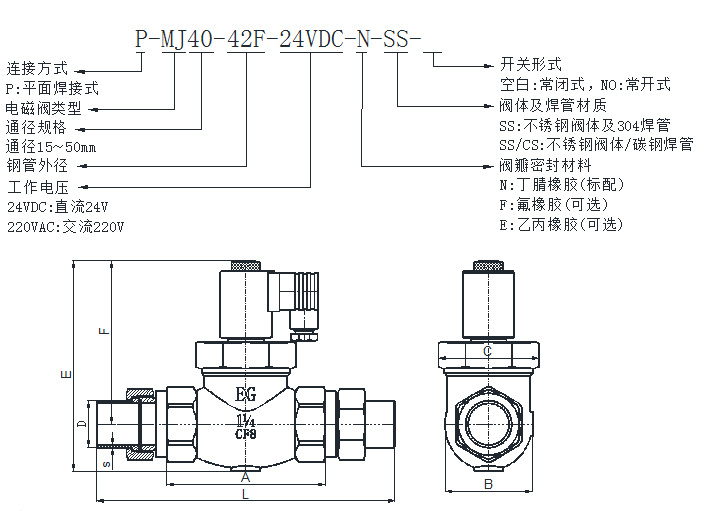

订货示例
规格参数表:
规格参数表[mm]
常用型号 | 通径DN | D | S | A | B | C | F | E | L | 功率W | 工作压力[bar] |
P-MJ15-18F-24VDC-N-SS | 15 | 18 | 1.5 | 70 | 36.5 | 40 | 94 | 113 | 154 | 22 | 0.8~40 |
P-MJ20-22F-24VDC-N-SS | 20 | 22 | 2.0 | 90 | 48.5 | 54 | 105 | 131 | 176 | 22 | 0.8~40 |
P-MJ25-28F-24VDC-N-SS | 25 | 28 | 2.0 | 100 | 56.5 | 63 | 109 | 139 | 192 | 22 | 0.8~40 |
P-MJ32-35F-24VDC-N-SS | 32 | 35 | 2.0 | 120 | 66 | 76 | 134 | 169 | 226 | 26 | 0.8~40 |
P-MJ40-42F-24VDC-N-SS | 40 | 42 | 2.5 | 128 | 76 | 91 | 147 | 185 | 250 | 26 | 0.8~40 |
P-MJ40-48F-24VDC-N-SS | 40 | 48 | 3.0 | 130 | 76 | 91 | 147 | 185 | 250 | 26 | 0.8~40 |
P-MJ50-60F-24VDC-N-SS | 50 | 60 | 4.0 | 144 | 94 | 106 | 181 | 224 | 298 | 32 | 0.8~40 |
-
