最大工作压力:0~16bar
通径:15~32mm
工作温度:-10℃~+50℃
阀体材质:不锈钢
P-MR焊接式电磁阀
产品描述
规格参数表
文档下载
P-MR焊接式不锈钢电磁阀(通径15~32mm)
特点:可零压差开关,压力适用范围广,可焊接
适用介质:水、空气、油等无腐蚀性的中性气体和液体
技术参数
● 开关形式:常闭式NC(断电关闭,通电开启.标准型);常开式NO(可选型)
● 介质温度:-10℃~+120℃(详见密封材料适用表)
● 环境温度:-10℃~+50℃
● 阀体材质:304/CF8不锈钢及导磁不锈钢
● 焊管/螺母材质:不锈钢304或碳钢20#/45#
● 接口形式:可拆卸焊接式,平面橡胶密封
● 流向:单向流动
● 介质粘度:≤20cst
● 电器连接:接线盒DIN43650
● 额定电压:直流24VDC±10%
● 防护等级:IP65(26W)
密封材料适用表
材料代号 | 材料 | 应用 |
N | 丁腈橡胶(标配) | 用于油、水、空气等无腐蚀性液体或气体,介质温度:-10℃~+80℃ |
F | 氟橡胶(可选) | 耐腐蚀性好,适用多数液体,不耐氨、醇类,乙醚,介质温度:-10℃~+120℃ |
E | 乙丙橡胶(可选) | 用于氨、醋酸、甲醇、水蒸汽、乙二醇、不耐矿物油,介质温度:-10℃~+80℃ |

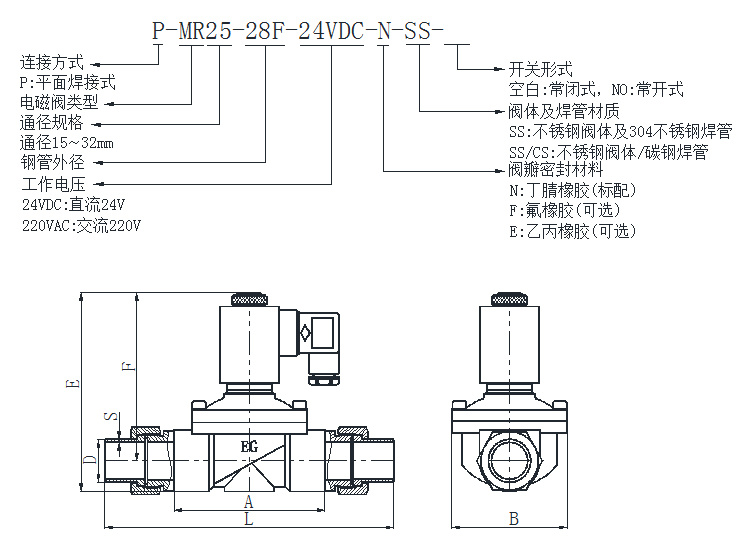

订货示例
规格参数表[mm]
常用型号 | 通径 DN |
D | S | A | B | F | E | L | 工作压力[bar] | 功率 [W] |
|
DC | AC | ||||||||||
P-MR15-18F-24VDC-N-SS | 15 | 18 | 1.5 | 68 | 57 | 106 | 119 | 152 | 0~16 | 0~16 | 26 |
P-MR20-22F-24VDC-N-SS | 20 | 22 | 1.5 | 73 | 57 | 109 | 126 | 159 | 26 | ||
P-MR25-28F-24VDC-N-SS | 25 | 28 | 2 | 100 | 77 | 126 | 146 | 192 | 32 | ||
P-MR32-35F-24VDC-N-SS | 32 | 35 | 2 | 112 | 87 | 130 | 153 | 218 | 0~12 | 32 |
