KVV泄压阀

  • 最大工作压力:1~25bar

  • 通径:2~5.5mm

  • 工作温度:-50℃~+110℃

  • 阀体材质:不锈钢304

产品详情:

KVV微启式不锈钢泄压阀(1/4″~1/2″)



应用
● 用于限制系统的压力,防止系统内压力超过预设的安全值(整定压力)
● KVV泄压阀可用于中性或弱腐蚀性液体及气体



特点
● 微启式结构,适用于液体及排放量较小的气体场合
● 直动式结构,阀门动作灵敏
● 整定压力可调整
● 直通式外型,结构紧凑

技术参数
● 整定压力设定范围:1~4bar、4~12bar、12~25bar
● 壳体耐压:160bar
● 整定压力重复精度:±10%
● 最小回座压力:80%整定压力
● 壳体材质:不锈钢304
● 阀瓣材质及耐温:氟橡胶FPM标配(-25℃~+110℃)、乙丙橡胶EPDM可选(-50℃~+110℃)
● 弹簧材质:不锈钢304

工作原理:当入口端压力升高超过设定的整定压力时,入口压力克服弹簧力顶开阀瓣,入口端介质通过泄压阀向出口端排泄,入口端压力被控制在设定范围。出口端一般接排空,否则会影响排放压力,当系统压力跌落至回座压力以下时阀瓣与阀座闭合,阀门关闭。

阀门整定压力设定方法:用内六角扳手逆时针拧出锁紧螺钉,调节螺钉保持在阀体内压住弹簧,将泄压阀的入口接在设定压力的液压系统中,出口排空,缓慢升高入口压力,观察阀门泄出液体时的开启压力,逐步旋转调节螺钉使阀门开启压力达到用户整定压力的要求值,再拧入锁紧螺钉,保持设定值。


注意:KVV泄压阀用于一般泄压用途,防止压力过高,不当作压力容器设计标准规定的安全阀用。

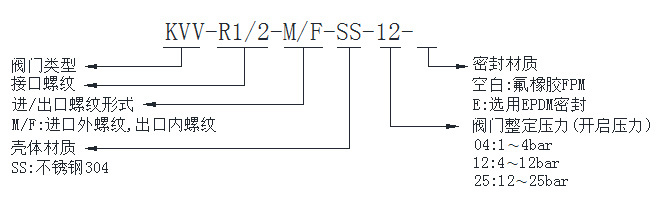

订货示例



规格参数表:

规格参数表[mm]

常用型号 孔径 A B L SW
KVV-1/4NPT-M/F-SS 2 1/4NPT 1/4NPT 54 17
KVV-R1/4-M/F-SS 2 R1/4 Rc1/4 54 17
KVV-R1/2-M/F-SS 5.5 R1/2 Rc1/2 74 27
