产品中心

依格产品

EVL气动截止阀

  • 最大工作压力:25bar

  • 公称通径:15~32mm

  • 工作温度:-20℃~+80℃

  • 阀体材质:不锈钢CF8/304

热线电话: 0573-83696688
EVL气动截止阀
产品描述
规格参数表
文档下载

EVL气动阀=气动执行机构+阀门(1/2″~11/4″)



应用及特点:EVL气动阀通过低压气体控制阀门的开关,气动执行机构和主阀合为一体,独特的密封结构,防止系统流体与气动执行机构气源混合。



EVL替代角座阀、气动球阀的优势(见下图对比照):
1,尺寸更小巧;
2,耗气量小;
3,全不锈钢壳体。





技术参数
● 适用介质:用于空气、蒸汽、水、油等与阀门材质相容的化学介质
● 阀体材质:金属为不锈钢CF8/304
● 公称压力:25bar
● 工作温度:-20℃~+80℃(详见密封材料适用表)
● 开关形式:常闭式NC(不通气关闭,通气打开)
● 控制气体的压力:5~10bar。



安装注意事项:P口为进气口,R口为排气口,排气口不能接压缩空气,只能接大气,否则会造成阀门损坏。





密封材料适用表



材料代号 材料 应用
N 丁腈橡胶(标配) 适用于水、油、空气等无腐蚀性介质
F 氟橡胶(可选) 耐腐蚀性好,适用于多数介质,不耐氨、醇类,乙醚
E 乙丙橡胶(可选) 用于氨、醋酸、甲醇、蒸汽、乙二醇、不耐矿物油



订货示例

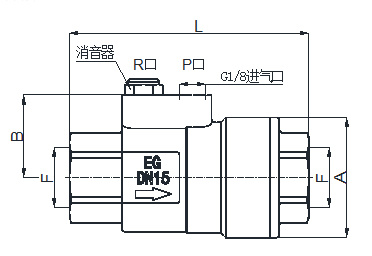

规格及参数表[mm]



常用型号 公称通径 接口F L B A 公称压力[bar]
EVL15-G1/2-N-SS 15 G1/2 88 28.5 44 25
EVL20-G3/4-N-SS 20 G3/4 104 33.5 54.5
EVL25-G1-N-SS 25 G1 116 39 68
EVL32-G11/4-N-SS 32 G11/4 132 42.5 78
上一个

文档下载

EVL(203)
文件大小:
271KB
2021-08-20 16:46:20
