产品中心

依格产品

RCH耐腐蚀球阀

  • 最大工作压力:160bar

  • 公称通径:7~40mm

  • 工作温度:-50℃~+230℃

  • 阀体材质:不锈钢2507

热线电话: 0573-83696688
RCH耐腐蚀球阀
产品描述
规格参数表
文档下载

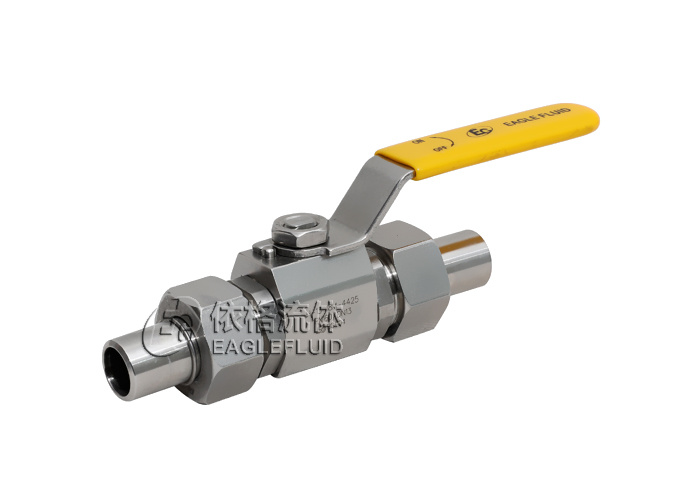

RCH双相不锈钢球阀(160bar)



应用:适用于海水、氯气、部分酸、碱等与阀门材质相容的腐蚀性介质,可应用于海水淡化,废水处理,尿素高压设备等领域。



特点
● 超级双相不锈钢2507的耐腐蚀性远超316不锈钢
● 特殊设计,更好耐缝隙腐蚀和应力腐蚀
● 阀体尺寸紧凑,可带执行机构安装平台



技术参数
● 阀体材质(接触介质部分):超级双相不锈钢2507(标配),双相不锈钢2205(可选)
● 球体材质:超级双相不锈钢2507
● 最大工作压力:60bar(PTFE密封),160bar(PEEK密封)
● 工作温度:详见密封材料适用表

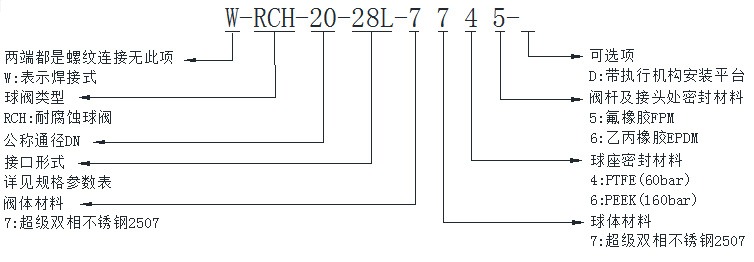

订货示例





密封材料适用表



球座密封材质 PTFE 非常好的耐腐蚀,适用多数介质,温度:-40℃~+150℃,最大工作压力60bar
PEEK 具有较好耐腐蚀性,耐高温:-50℃~+230℃,最大工作压力160bar
阀杆接头密封材质 FPM 耐腐蚀性好,适用于多种酸碱介质,温度:-25℃~+200℃
EPDM 用于氨、蒸汽、甲醛、乙二醇,不耐矿物油,温度-50℃~+130℃

规格参数表[mm]

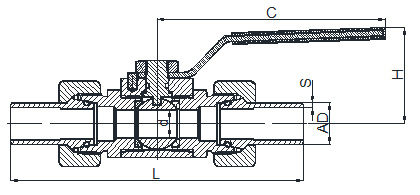

一)焊接式球阀(直接连接钢管)





球阀型号 AD S d L H C
W-RCH-07-10L-7745 10 1.5 6.5 113 39 70
W-RCH-10-12L-7745 12 1.5 9 116 42 70
W-RCH-10-15L-7745 15 2 9 128 42 70
W-RCH-13-18L-7745 18 2.5 12 130 42 100
W-RCH-16-22L-7745 22 3 15 143 60 120
W-RCH-20-28L-7745 28 4 18 156 63 120
W-RCH-25-35L-7745 35 4 23 175 70 145
W-RCH-32-42L-7745 42 5 30 184 91 166
W-RCH-40-48L-7745 48 5 37 204 96 195

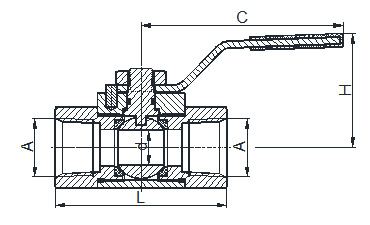

二)内螺纹球阀





球阀型号 A d L H C
RCH-07-G1/4-7745 G1/4 6.5 57 39 70
RCH-10-G3/8-7745 G3/8 9 60 42 70
RCH-13-G1/2-7745 G1/2 12 66 42 100
RCH-20-G3/4-7745 G3/4 18 76 63 120
RCH-25-G1-7745 G1 23 88 70 145
RCH-32-G11/4-7745 G11/4 30 108 91 166
RCH-40-G11/2-7745 G11/2 37 111 96 195
