产品中心

依格产品

H系列高压球阀

  • 最大工作压力:160bar

  • 公称通径:5~65mm

  • 工作温度:-50℃~+230℃

  • 阀体材质:不锈钢304

热线电话: 0573-83696688
H系列高压球阀
产品描述
规格参数表
文档下载

不锈钢高压球阀(通径5~65mm)



应用及特点:尺寸紧凑,耐压较高,适用于和阀门材质相容的各种液体

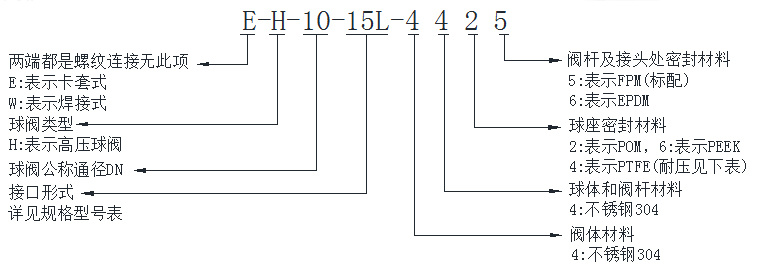

订货示例





密封材料适用表

阀体金属材质 304 用于水、油和轻腐蚀性介质,温度:-196℃~+400℃
球座密封材质 POM 耐压高,主要用于无腐蚀性油、水,温度:-30℃~+100℃,最大工作压力160bar
PTFE 非常好的耐腐蚀好,适用多数介质,温度:-50℃~+150℃,最大工作压力63bar(常温)
PEEK 具有较好耐腐蚀性,耐高温:-50℃~+230℃,最大工作压力160bar
阀杆接头密封材质 FPM 耐腐蚀性好,适用于油、多种酸碱液体,温度:-25℃~+200℃
EPDM 用于氨、甲醛、乙二醇,不耐矿物油,温度-50℃~+130℃



球阀常用材料组合表

材料组合代码 型号示例 阀体 球座密封 阀杆密封 适用工况
4425 H-20-G3/4-4425 304 POM FPM 水、油等中性介质,-25℃~+100℃
4465 H-20-G3/4-4465 304 PEEK FPM 适用高温、酸、碱液等,-25℃~+200℃
4466 H-20-G3/4-4466 304 PEEK EPDM 适用于低温、氨、不耐油,-50℃~+130℃



一)卡套式球阀(直接连接钢管)





[mm]

球阀型号 AD d L H C 耐压[bar]
E-H-05-6L-4425 6 6.5 79 39 70 160
E-H-07-8L-4425 8 6.5 79 39 70 160
E-H-07-10L-4425 10 6.5 81 39 70 160
E-H-10-12L-4425 12 9 84 42 70 160
E-H-10-15L-4425 15 9 89 42 70 160
E-H-13-18L-4425 18 12 92 42 100 160
E-H-16-22L-4425 22 15 104 60 120 160
E-H-20-28L-4425 28 18 113 63 120 160
E-H-25-35L-4425 35 23 129 70 145 160
E-H-32-42L-4425 42 30 139 91 166 160

说明:球阀不含卡套、螺母型号为:H-16-22L-4425。



二)焊接式球阀(直接连接钢管)





[mm]

球阀型号 AD S d L H C 耐压[bar]
W-H-07-10L-4425 10 1.5 6.5 113 39 70 160
W-H-10-12L-4425 12 1.5 9 116 42 70 160
W-H-10-15L-4425 15 2 9 128 42 70 160
W-H-13-18L-4425 18 2.5 12 130 42 100 160
W-H-16-22L-4425 22 3 15 143 60 120 160
W-H-20-28L-4425 28 4 18 156 63 120 160
W-H-25-35L-4425 35 4 23 175 70 145 160
W-H-32-42L-4425 42 5 30 184 91 166 160
W-H-40-48L-4425 48 5 37 204 96 195 160
W-H-50-60L-4425 60 6 47 252 107 210 160
W-H-65-76L-4425 76 7 60 334 158 390 160



 三)内螺纹球阀





1. 英制圆柱内螺纹G(ISO228-1)                                                                                                                                                                                                                           [mm]

球阀型号 A d L H C 耐压[bar]
H-07-G1/4-4425 G1/4 6.5 57 39 70 160
H-10-G3/8-4425 G3/8 9 60 42 70 160
H-13-G1/2-4425 G1/2 12 66 42 100 160
H-20-G3/4-4425 G3/4 18 76 63 120 160
H-25-G1-4425 G1 23 88 70 145 160
H-32-G11/4-4425 G11/4 30 108 91 166 160
H-40-G11/2-4425 G11/2 37 111 96 195 160
H-50-G2-4425 G2 50 138 107 210 160



 2. 英制圆锥内螺纹Rc(ISO7-1)                                                                                                                                                                                                                             [mm]

球阀型号 A d L H C 耐压[bar]
H-07-R1/4-4425 Rc1/4 6.5 57 39 70 160
H-10-R3/8-4425 Rc3/8 9 56 42 70 160
H-13-R1/2-4425 Rc1/2 12 63 42 100 160
H-20-R3/4-4425 Rc3/4 18 74 63 120 160
H-25-R1-4425 Rc1 23 88 70 145 160



3. 美制圆锥内螺纹NPT                                                                                                                                                                                                                                     [mm]

球阀型号 A D L H C 耐压[bar]
H-07-1/4NPT-4425 1/4NPT 6.5 57 39 70 160
H-10-3/8NPT-4425 3/8NPT 9 60 42 70 160
H-13-1/2NPT-4425 1/2NPT 12 64 42 100 160
