KHD气动球阀

  • 最大工作压力:100bar

  • 规格:1/2"~11/2"

  • 工作温度:-40℃~+80℃

  • 阀体材质:不锈钢304/CF8

热线电话: 0573-83696688
KHD气动球阀
产品描述
规格参数表
文档下载

KHD气动高压球阀


产品概述
KHD气动球阀,耐压高,具有超长使用寿命,水测试20万次开关无泄漏。气动球阀采用DR/SY系列气动执行器来驱动KHD系列球阀实现开关位置的转换,达到自动控制的目的。气动执行器分为双作用DR执行器和单作用SY执行器(弹簧复位)两种,双作用执行器体积小,输出扭矩大,单作用执行器在无气源时可以靠弹簧复位。


技术参数
● 公称压力/温度:详见KHD球阀样本
● 开关时间:小于1秒
● 执行器操控气压:4~8bar(双作用执行器),5~8bar(单作用执行器)
● 执行器资料详见182页

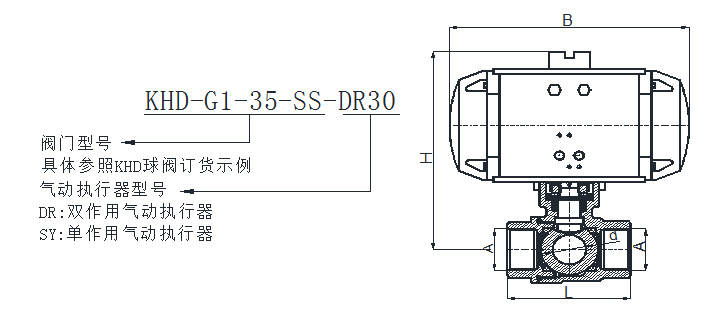

订货示例



气动球阀规格参数表[mm]



球阀型号 双作用执行器 单作用执行器 A L 双作用 单作用 公称压力
B H B H
KHD-G1/2-25-SS DR15 SY30-10 G1/2 63 155 123 168 139 100bar
KHD-G3/4-25-SS DR30 SY60-10 G3/4 75 168 150 219 166
KHD-G1-25-SS DR60 SY100-10 G1 85 219 172 249 190
KHD-G11/4-25-SS DR60 SY100-10 G11/4 100 219 180 249 193
KHD-G11/2-25-SS DR100 SY150-10 G11/2 110 249 203 274 215



气动球阀配控制电磁阀及阀位指示器



气动球阀的执行器中进出气体切换是通过电磁阀来实现的,依格公司提供的4M系列换向电磁阀可以紧凑地固定在执行器侧面,另外根据需要执行器顶上还可以加装TCR系列阀位指示器,将阀门开关位置转换成开关电信号。


技术参数(详见P184页)
一、4M系列电磁阀(用于切换气动执行机构的进气和排气)
● 电压:24V直流或220V交流
● 接口螺纹:Rc1/4
二、TCR阀位指示器(用于将阀门开关位置转换成电信号)
● 触点数量:开关位置各有1个常开和1个常闭触点
● 触点最大负载:16A,250VAC

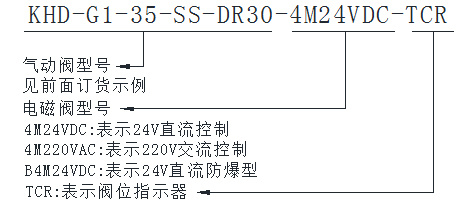

订货示例



KHD不锈钢高频开关球阀(20万次)



特点
● 纯净水60bar测试20万次开关无泄漏
● 介质适用范围广,可用于空气、水、油和阀门材质相容的化学介质
● 阀体顶部为ISO5211安装平台,可安装执行器
● 带安全锁,安全锁就位时,手柄无法转动



技术参数
● 公称压力:100bar
● 工作温度:-40℃~+80℃
● 阀体及球体材质:不锈钢304/CF8
● 阀杆填料密封:增强PTFE
● 阀座密封材质:POM
● 阀体密封材质:PTFE



密封材料适应表



材料 应用
POM 耐压高,主要用于无腐蚀性油、水、气体
增强PTFE 耐磨,非常好的耐腐蚀性



订货示例






球阀规格参数表[mm]



球阀型号 A C d L H H1 E1 E2 V1 V2 SW W 公称压力 力矩[Nm](水)
KHD-G1/2-25-SS G1/2 15 15 63 34 68 36 42 6 6 9 120 100bar ≤10.5
KHD-G3/4-25-SS G3/4 17 18 75 43 78 36 42 6 6 9 120 ≤14
KHD-G1-25-SS G1 19 23.5 85 54 88 42 50 6 7 11 150 ≤21
KHD-G11/4-25-SS G11/4 21 30 100 58 91 42 50 6 7 11 150 ≤32
KHD-G11/2-25-SS G11/2 23 37 110 68 101 50 70 7 9 14 180 ≤45
