产品中心

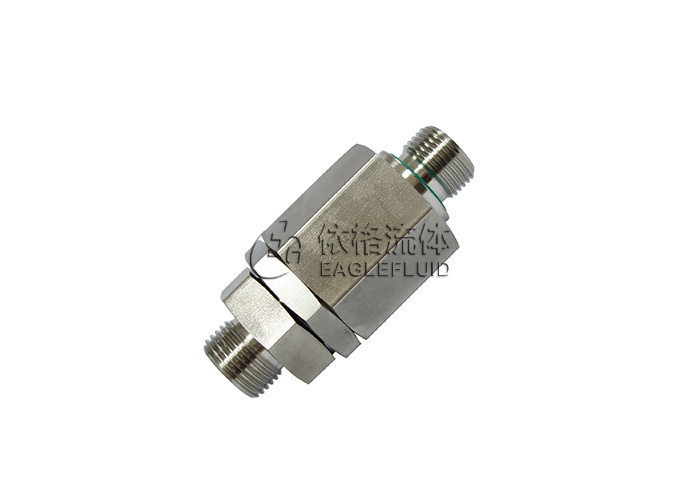

DG/DGW高速旋转接头

  • 最大工作压力:160bar

  • 规格:5~16mm

  • 接头材质:不锈钢304

产品详情:

技术参数

● 接头材料:304不锈钢及硬化不锈钢,可用于水、空气、蒸汽、油等与接头材质相容的介质。
● 密封材质:增强聚四氟乙烯及氟橡胶
● 工作压力及转速:详见转速压力表
● 工作温度:-15℃~+150℃
● 一端接口:公制外螺纹M,24°内锥面,DIN2353轻系列(L系列)
● 另一端接口:英制圆柱外螺纹G
● 连接方式:有一头和软管连接有利于保证使用寿命,软管尽量短而直

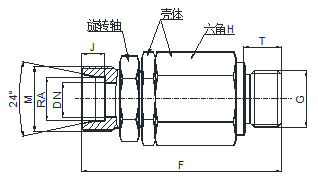

不锈钢接头型号 通径DN RA M G J H F T
DG-L08G1/4WD-SS 5 8 M14*1.5 G1/4 7 22 61 12
DG-L12G3/8WD-SS 9 12 M18*1.5 G3/8 7 30 72 12
DG-L18G1/2WD-SS 11 18 M26*1.5 G1/2 7.5 30 74.5 14
DG-L22G3/4WD-SS 16 22 M30*2 G3/4 7.5 41 89 16



不锈钢接头型号 通径DN RA M G J B H F T
DGW-L08G1/4WD-SS 5 8 M14*1.5 G1/4 7 23 22 54.5 12
DGW-L12G3/8WD-SS 9 12 M18*1.5 G3/8 7 28.5 30 67.5 12
DGW-L18G1/2WD-SS 11 18 M26*1.5 G1/2 7.5 32 30 69 14
DGW-L22G3/4WD-SS 16 22 M30*2 G3/4 7.5 36 41 87 16



转速压力表



直通接头型号 直角接头型号 工作压力下允许转速[转/分钟]
25bar 64bar 100bar 160bar
DG-L08G1/4WD-SS DGW-L08G1/4WD-SS 1300 670 350 180
DG-L12G3/8WD-SS DGW-L12G3/8WD-SS 700 350 180 90
DG-L18G1/2WD-SS DGW-L18G1/2WD-SS 700 350 180 90
DG-L22G3/4WD-SS DGW-L22G3/4WD-SS 250 130 60 30
