DS/DSW通用旋转接头
产品描述
规格参数表
文档下载

DS/DSW不锈钢旋转接头(1/2~11/2)



适用介质:可用于水、空气、蒸汽、油等与接头材质相容的介质。


技术参数
● 接头材料:不锈钢304/CF8
● 轴承:440不锈钢轴承及POM滑动轴承
● 尺寸:1/2~11/2
● 接口螺纹:轴为英制圆锥外螺纹R,壳为英制内螺纹G或Rc
● 工作压力:详见转速压力表
● 工作温度:-15℃~+80℃
● 密封材质:氟橡胶FPM或乙丙橡胶EPDM

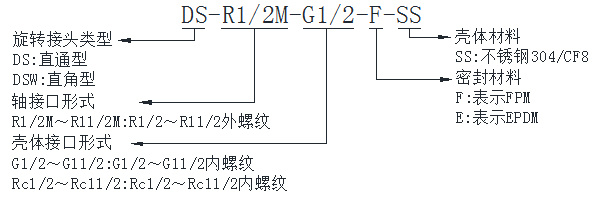

订货示例





[mm]

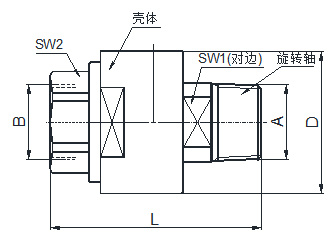

直通接头型号 通径 A B D L SW1 SW2
DS-R1/2M-G1/2-F-SS 15 R1/2 G1/2 52 78 22 46
DS-R3/4M-G3/4-F-SS 20 R3/4 G3/4 55 80 27 32
DS-R1M-G1-F-SS 25 R1 G1 63 91 30 41
DS-R11/4M-G11/4-F-SS 32 R11/4 G11/4 75 102 41 50
DS-R11/2M-G11/2-F-SS 40 R11/2 G11/2 80 114 45 55

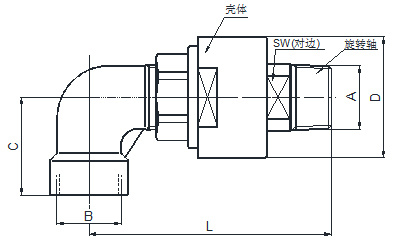

直角接头型号 通径 A B C D L SW
DSW-R1/2M-R1/2-F-SS 15 R1/2 Rc1/2 27 35 110 22
DSW-R3/4M-R3/4-F-SS 20 R3/4 Rc3/4 32 55 118 27
DSW-R1M-R1-F-SS 25 R1 Rc1 38 63 135 30
DSW-R11/4M-R11/4-F-SS 32 R11/4 Rc11/4 46 75 152 41
DSW-R11/2M-R11/2-F-SS 40 R11/2 Rc11/2 48 80 170 45



转速压力表



直通接头型号 直角接头型号 通径 工作压力下允许转速[转/分钟]
12bar 25bar 40bar
DS-R1/2M-G1/2-F-SS DSW-R1/2M-R1/2-F-SS 15 200 100 62
DS-R3/4M-G3/4-F-SS DSW-R3/4M-R3/4-F-SS 20 200 100 62
DS-R1M-G1-F-SS DSW-R1M-R1-F-SS 25 160 80 50
DS-R11/4M-G11/4-F-SS DSW-R11/4M-R11/4-F-SS 32 120 60 38
DS-R11/2M-G11/2-F-SS DSW-R11/2M-R11/2-F-SS 40 100 50 31
