产品中心

依格产品

低压螺纹管件

  • 最大工作压力:20bar

  • 规格:1/4"~2"

  • 接头材质:不锈钢304

热线电话: 0573-83696688
低压螺纹管件
产品描述
规格参数表
文档下载

技术参数[mm]


材质:不锈钢304/CF8
螺纹:英制圆锥外螺纹R,内螺纹Rc(ISO7-1)
工作温度:-35℃~+120℃



型号 G L 最大工作压力
FG20-R1/4-SS Rc1/4 19 20bar
FG20-R3/8-SS Rc3/8 23
FG20-R1/2-SS Rc1/2 27
FG20-R3/4-SS Rc3/4 32
FG20-R1-SS Rc1 38
FG20-R11/4-SS Rc11/4 46
FG20-R11/2-SS Rc11/2 48
FG20-R2-SS Rc2 57



45°弯头FG21



型号 G L 最大工作压力
FG21-R1/4-SS Rc1/4 17 20bar
FG21-R3/8-SS Rc3/8 19
FG21-R1/2-SS Rc1/2 21
FG21-R3/4-SS Rc3/4 25
FG21-R1-SS Rc1 29
FG21-R11/4-SS Rc11/4 34
FG21-R11/2-SS Rc11/2 37
FG21-R2-SS Rc2 42



三通FG24



型号 G L 最大工作压力
FG24-R1/4-SS Rc1/4 19 20bar
FG24-R3/8-SS Rc3/8 23
FG24-R1/2-SS Rc1/2 27
FG24-R3/4-SS Rc3/4 32
FG24-R1-SS Rc1 38
FG24-R11/4-SS Rc11/4 46
FG24-R11/2-SS Rc11/2 48
FG24-R2-SS Rc2 57



四通FG26



型号 G L 最大工作压力
FG26-R1/4-SS Rc1/4 19 20bar
FG26-R3/8-SS Rc3/8 23
FG26-R1/2-SS Rc1/2 27
FG26-R3/4-SS Rc3/4 32
FG26-R1-SS Rc1 38



90°弯头FG23



型号 G R L1 L2 最大工作压力
FG23-R1/4-SS Rc1/4 R1/4 19 30 20bar
FG23-R3/8-SS Rc3/8 R3/8 23 35
FG23-R1/2-SS Rc1/2 R1/2 27 37
FG23-R3/4-SS Rc3/4 R3/4 32 47
FG23-R1-SS Rc1 R1 38 52
FG23-R11/4-SS Rc11/4 R11/4 45 60
FG23-R11/2-SS Rc11/2 R11/2 48 63
FG23-R2-SS Rc2 R2 57 79



直通FG13



型号 G D L 最大工作压力
FG13-R1/4-SS Rc1/4 19 29 20bar
FG13-R3/8-SS Rc3/8 22 30
FG13-R1/2-SS Rc1/2 27 38
FG13-R3/4-SS Rc3/4 33 40
FG13-R1-SS Rc1 40 45
FG13-R11/4-SS Rc11/4 49 51
FG13-R11/2-SS Rc11/2 55.5 54
FG13-R2-SS Rc2 68 64



直通FG11



型号 R L SW 最大工作压力
FG11-R1/4-SS R1/4 30 17 20bar
FG11-R3/8-SS R3/8 34 21
FG11-R1/2-SS R1/2 39 25
FG11-R3/4-SS R3/4 42 29
FG11-R1-SS R1 47 36
FG11-R11/4-SS R11/4 55 44
FG11-R11/2-SS R11/2 55 51
FG11-R2-SS R2 63 63



堵头FG32



型号 R L SW 最大工作压力
FG32-R1/4-SS R1/4 17 17 20bar
FG32-R3/8-SS R3/8 17 21
FG32-R1/2-SS R1/2 23 24
FG32-R3/4-SS R3/4 24 30
FG32-R1-SS R1 27 36
FG32-R11/4-SS R11/4 22.5 44
FG32-R11/2-SS R11/2 22.5 51
FG32-R2-SS R2 26.5 63



内螺纹活接头FG42
PTFE密封垫使用温度(-25℃~+100℃)



型号 G L SW 最大工作压力
FG42-R1/4-SS Rc1/4 34 31 20bar
FG42-R3/8-SS Rc3/8 38 37
FG42-R1/2-SS Rc1/2 41 42
FG42-R3/4-SS Rc3/4 49 49
FG42-R1-SS Rc1 54 59
FG42-R11/4-SS Rc11/4 60 69
FG42-R11/2-SS Rc11/2 66 78
FG42-R2-SS Rc2 74 92

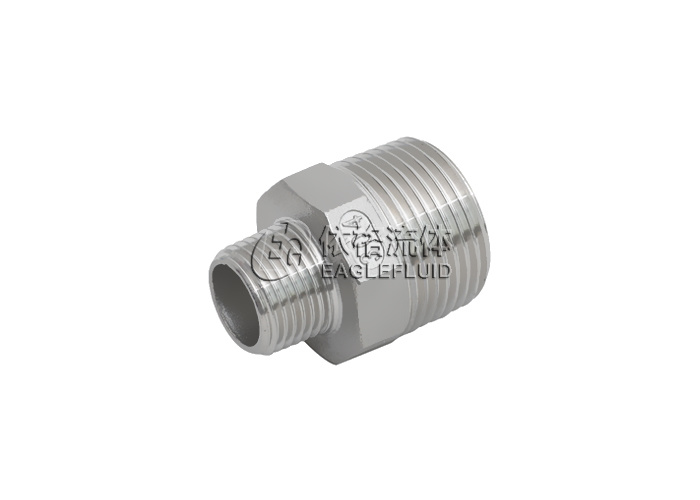

外螺纹变径直通FG12



型号 R R1 L SW 最大工作压力
FG12-R3/8*1/4-SS R3/8 R1/4 33 18 20bar
FG12-R1/2*1/4-SS R1/2 R1/4 35.5 24
FG12-R1/2*3/8-SS R1/2 R3/8 36.5 24
FG12-R3/4*1/4-SS R3/4 R1/4 34 27
FG12-R3/4*3/8-SS R3/4 R3/8 36 29
FG12-R3/4*1/2-SS R3/4 R1/2 40.5 29
FG12-R1*3/8-SS R1 R3/8 40.5 36
FG12-R1*1/2-SS R1 R1/2 43 36
FG12-R1*3/4-SS R1 R3/4 44.5 36
FG12-R11/4*3/4-SS R11/4 R3/4 49.5 44
FG12-R11/4*1-SS R11/4 R1 52 44
FG12-R11/2*3/4-SS R11/2 R3/4 49.5 51
FG12-R11/2*1-SS R11/2 R1 52 51
FG12-R11/2*11/4-SS R11/2 R11/4 55 51
FG12-R2*11/4-SS R2 R11/4 59 63
FG12-R2*11/2-SS R2 R11/2 59 63

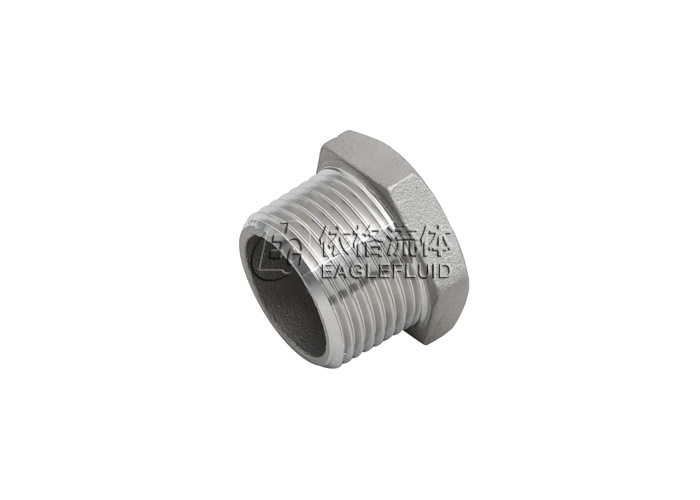

内外螺纹变径直通FG18(内螺纹小/外螺纹大)



型号 R G L SW 最大工作压力
FG18-R3/8*1/4-SS R3/8 Rc1/4 19 18 20bar
FG18-R1/2*1/4-SS R1/2 Rc1/4 21.5 24
FG18-R1/2*3/8-SS R1/2 Rc3/8 21.5 24
FG18-R3/4*1/4-SS R3/4 Rc1/4 23 29
FG18-R3/4*3/8-SS R3/4 Rc3/8 23 29
FG18-R3/4*1/2-SS R3/4 Rc1/2 23 29
FG18-R1*3/8-SS R1 Rc3/8 26.5 36
FG18-R1*1/2-SS R1 Rc1/2 26.5 36
FG18-R1*3/4-SS R1 Rc3/4 26.5 36
FG18-R11/4*1/2-SS R11/4 Rc1/2 29.5 44
FG18-R11/4*3/4-SS R11/4 Rc3/4 29.5 44
FG18-R11/4*1-SS R11/4 Rc1 29.5 44
FG18-R11/2*3/4-SS R11/2 Rc3/4 29.5 51
FG18-R11/2*1-SS R11/2 Rc1 29.5 51
FG18-R11/2*11/4-SS R11/2 Rc11/4 29.5 51
FG18-R2*11/4-SS R2 Rc11/4 34.5 63
FG18-R2*11/2-SS R2 Rc11/2 34.5 63



内外螺纹变径直通FG16 (内螺纹大/外螺纹小)



型号 G R L SW 最大工作压力
FG16-R3/8*1/4-SS Rc3/8 R1/4 31.5 21 20bar
FG16-R1/2*1/4-SS Rc1/2 R1/4 35 26
FG16-R1/2*3/8-SS Rc1/2 R3/8 35.5 26
FG16-R3/4*1/4-SS Rc3/4 R1/4 35 32
FG16-R3/4*3/8-SS Rc3/4 R3/8 35.5 32
FG16-R3/4*1/2-SS Rc3/4 R1/2 39 32
FG16-R1*3/8-SS Rc1 R3/8 39 38
FG16-R1*1/2-SS Rc1 R1/2 42.5 38
FG16-R1*3/4-SS Rc1 R3/4 43 38
FG16-R11/4*1/2-SS Rc11/4 R1/2 43.5 46
FG16-R11/4*3/4-SS Rc11/4 R3/4 44 46
FG16-R11/4*1-SS Rc11/4 R1 52 50
FG16-R11/2*3/4-SS Rc11/2 R3/4 45 54
FG16-R11/2*1-SS Rc11/2 R1 48 54
FG16-R11/2*11/4-SS Rc11/2 R11/4 49 54
FG16-R2*11/4-SS Rc2 R11/4 51 63
FG16-R2*11/2-SS Rc2 R11/2 52 63



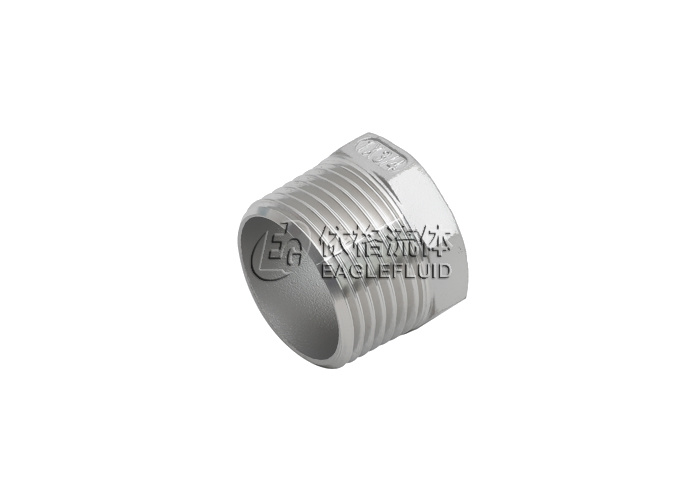

焊接接头FG19



型号 R S D L 最大工作压力
FG19-R1/4-SS R1/4 2 13.5 26 20bar
FG19-R3/8-SS R3/8 2 17.2 28
FG19-R1/2-SS R1/2 2.5 21.3 34
FG19-R3/4-SS R3/4 2.5 26.9 38
FG19-R1-SS R1 3 33.7 42
FG19-R11/4-SS R11/4 3 42.4 50
FG19-R11/2-SS R11/2 3 48.3 50
FG19-R2-SS R2 3.5 60.3 50



软管接头FG30



型号 R D L SW 最大工作压力
FG30-R1/4-SS R1/4 6.3 40 14 20bar
FG30-R1/4*8-SS R1/4 8 40 14
FG30-R3/8-SS R3/8 9.5 44 17
FG30-R1/2-SS R1/2 12.7 50 22
FG30-R1/2*16-SS R1/2 16 54 22
FG30-R3/4-SS R3/4 19 56 28
FG30-R1-SS R1 27 62 35
FG30-R11/4-SS R11/4 31.8 69 46
FG30-R11/2-SS R11/2 39.5 75 50
FG30-R2-SS R2 52.5 102 63
