S1碳钢快换接头
特点
● 关键部件经过硬化处理，耐压高
● 阴阳接头均带自封阀：阴阳接头对接后相互将自封阀顶开,通道打开,拉动伸缩套将阴阳接头分开后, 自封阀在弹簧的作用下自动关闭,防止流体溢出
● 材质：碳钢镀锌
● 密封：标准配置为丁腈橡胶NBR
● 接口螺纹：英制圆柱内螺纹G
结构形式：双闭式，阳接头、阴接头均为自封式，
规格参数表：

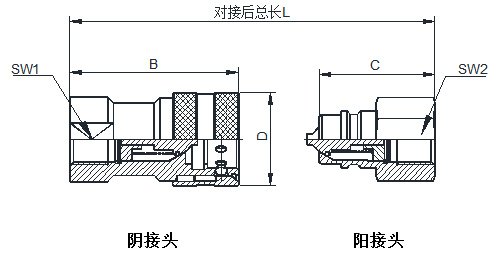

规格参数表[mm]
| 阴接头型号 | 阳接头型号 | 接口 | B | C | D | 对接后总长L | SW1 | SW2 | 对插时压力 | 最大工作压力[bar] |
| S1-02SF-G1/4 | S1-02PF-G1/4 | G1/4 | 50 | 35.5 | 26 | 71 | 19 | 19 | <5bar | 335 |
| S1-03SF-G3/8 | S1-03PF-G3/8 | G3/8 | 56 | 36.5 | 31.5 | 75 | 22 | 22 | <5bar | 270 |
| S1-04SF-G1/2 | S1-04PF-G1/2 | G1/2 | 66 | 43.5 | 38.5 | 88 | 27 | 27 | <4bar | 270 |
| S1-06SF-G3/4 | S1-06PF-G3/4 | G3/4 | 80 | 57 | 48 | 110 | 34 | 35 | <3bar | 200 |
| S1-08SF-G1 | S1-08PF-G1 | G1 | 94 | 59.5 | 56 | 120 | 41 | 41 | <3bar | 200 |
| S1-10SF-G11/4 | S1-10PF-G11/4 | G11/4 | 117 | 75 | 69.8 | 150 | 50 | 50 | <2bar | 200 |
| S1-12SF-G11/2 | S1-12PF-G11/2 | G11/2 | 133 | 83.5 | 84.5 | 167 | 60 | 60 | <2bar | 135 |
| S1-16SF-G2 | S1-16PF-G2 | G2 | 165 | 105 | 99 | 210 | 75 | 75 | <2bar | 135 |
防尘帽
阴防尘帽(配阳接头)
| 尺寸 | 型号 | 材质 |
| 1/4 | 61PDC-4 | 工程塑料 |
| 3/8 | 61PDC-6 | |
| 1/2 | 61PDC-8 | |
| 3/4 | 61PDC-12 | |
| 1 | 61PDC-16 | |
| 11/4 | 61PDC-20 | |
| 11/2 | 61PDC-24 |
阳防尘帽(配阴接头)
| 尺寸 | 型号 | 材质 |
| 1/4 | 61PDP-4 | 工程塑料 |
| 3/8 | 61PDP-6 | |
| 1/2 | 61PDP-8 | |
| 3/4 | 61PDP-12 | |
| 1 | 61PDP-16 | |
| 11/4 | 61PDP-20 | |
| 11/2 | 61PDP-24 |
-
