SV不锈钢高压快换接头
应用
阴阳接头均带自封阀,断开后自动闭合,防止泄漏。接头对接后,阀自动开启,保持流体畅通。耐压高,适用于高压系统。
结构形式:双闭式,阳接头、阴接头均为自封式,
特点:
接头材质:不锈钢304(G1/8~G11/2)或不锈钢316L(G1/4~G1)
密封:标准配置氟橡胶FPM (-25℃~+180℃)
接口:英制圆柱内螺纹G(ISO228-1)
适用介质:用于水、空气、油等与接头材质相容的介质
对插时压力:<4bar(1/8~1/2),<3bar(3/4~1),<2bar(11/4~11/2)

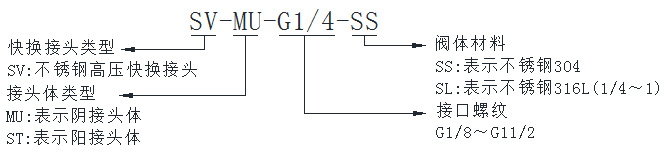

订货示例:
规格参数表:

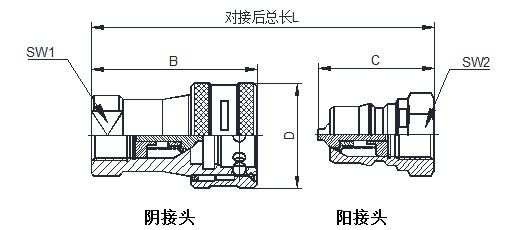

规格参数表[mm]
阴接头型号 | 阳接头型号 | 接口 | B | C | D | 对接后总长L | SW1 | SW2 | 最大工作压力[bar] |
SV-Mu-G1/8-F-SS | SV-St-G1/8-F-SS | G1/8 | 43.9 | 28.3 | 23.4 | 52 | 15 | 14 | 250 |
SV-Mu-G1/4-F-SS | SV-St-G1/4-F-SS | G1/4 | 57.4 | 39.2 | 27.5 | 74.5 | 19 | 19 | 250 |
SV-Mu-G3/8-F-SS | SV-St-G3/8-F-SS | G3/8 | 64 | 43.4 | 35 | 78.5 | 24 | 22 | 230 |
SV-Mu-G1/2-F-SS | SV-St-G1/2-F-SS | G1/2 | 67.8 | 49.0 | 44 | 91.5 | 30 | 30 | 210 |
SV-Mu-G3/4-F-SS | SV-St-G3/4-F-SS | G3/4 | 91 | 63.0 | 52 | 107 | 36 | 36 | 200 |
SV-Mu-G1-F-SS | SV-St-G1-F-SS | G1 | 103.8 | 72.0 | 62 | 126 | 41 | 41 | 170 |
SV-Mu-G11/4-F-SS | SV-St-G11/4-F-SS | G11/4 | 124 | 124.0 | 73 | 198 | 60 | 60 | 120 |
SV-Mu-G11/2-F-SS | SV-St-G11/2-F-SS | G11/2 | 126 | 126.0 | 73 | 199 | 60 | 60 | 120 |

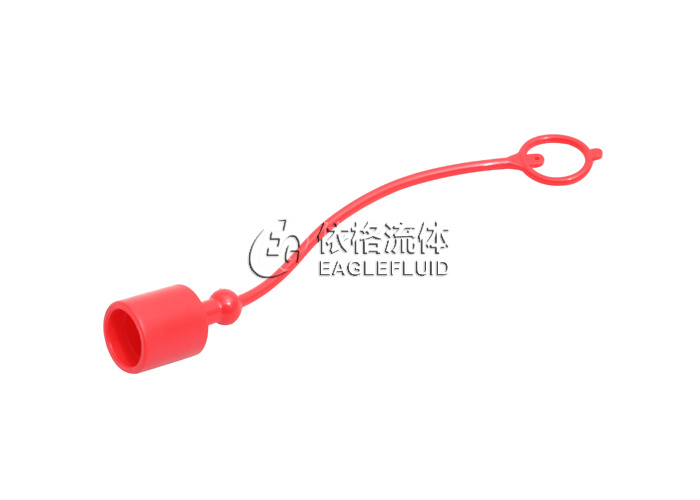

阴防尘帽(配阳接头)
尺寸 | 型号 | 材质 |
1/8 | 72PDC-2 | 工程塑料 |
1/4 | 72PDC-4 | |
3/8 | 72PDC-6 | |
1/2 | 72PDC-8 | |
3/4 | 72PDC-12 | |
1 | 72PDC-16 | |
11/4 | 72PDC-20 | |
11/2 | 72PDC-24 |

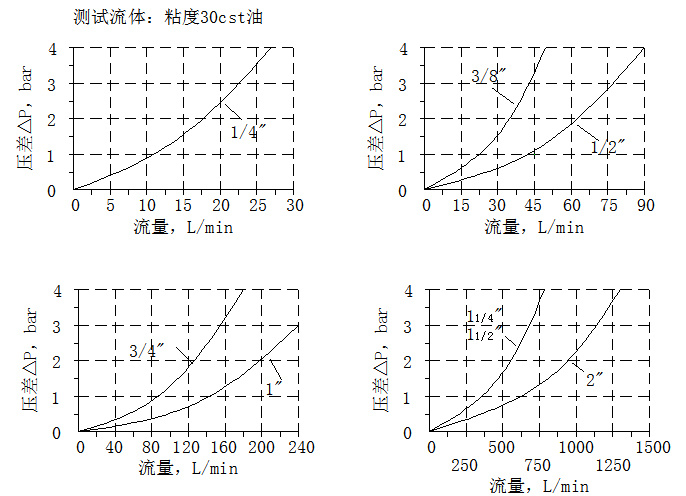

流量压差曲线图表:
SV系列不锈钢快换接头
-
文件大小: 522.6KB
文档下载:
-
文件大小: 522.6KB
