最大工作压力：315bar
规格：5～25mm
接头材质：不锈钢304
DEW高压旋转接头
产品描述
规格参数表
文档下载
DEW系列高压旋转接头
技术参数
● 接头材料：304不锈钢，可用于水、空气、蒸汽、油
● 密封材质：增强聚四氟乙烯及氟橡胶
● 工作压力及转速：详见转速压力表
● 工作温度：-15℃～+180℃
● 一端接口：公制外螺纹M，24°内锥面，DIN2353重系列（S系列）
● 另一端接口：英制圆柱外螺纹G
● 连接方式：有一头和软管连接有利于保证使用寿命，软管尽量短且直

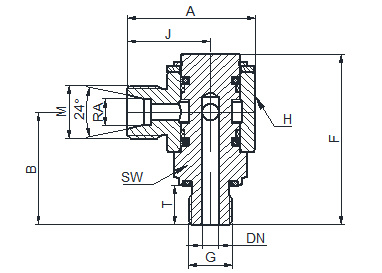

尺寸参数表[mm]
| 不锈钢接头型号 | 通径DN | RA(S系列) | M | G | A | J | B | H | F | T | SW |
| DEW-S08G1/4WD-SS | 5 | 8 | M16*1.5 | G1/4 | 38.5 | 25 | 34 | 27 | 51.5 | 12 | 19 |
| DEW-S12G3/8WD-SS | 8 | 12 | M20*1.5 | G3/8 | 42 | 27 | 38 | 30 | 58 | 12 | 24 |
| DEW-S16G1/2WD-SS | 12 | 16 | M24*1.5 | G1/2 | 49 | 31.5 | 45 | 35 | 66.5 | 14 | 27 |
| DEW-S20G3/4WD-SS | 16 | 20 | M30*2 | G3/4 | 57 | 37 | 54 | 40 | 80 | 16 | 32 |
| DEW-S25G1WD-SS | 20 | 25 | M36*2 | G1 | 69.5 | 44.5 | 60 | 50 | 91 | 18 | 41 |
| DEW-S30G11/4WD-SS | 25 | 30 | M42*2 | G11/4 | 91 | 56 | 75 | 70 | 117 | 20 | 50 |
转速压力表
| 旋转接头型号 | 工作压力下允许转速[转/分钟] | ||||
| 25bar | 60bar | 160bar | 250bar | 315bar | |
| DEW-S08G1/4WD-SS | 70 | 45 | 34 | 23 | 18 |
| DEW-S12G3/8WD-SS | 60 | 40 | 30 | 20 | 15 |
| DEW-S16G1/2WD-SS | 45 | 30 | 22 | 15 | 10 |
| DEW-S20G3/4WD-SS | 30 | 20 | 15 | 10 | -- |
| DEW-S25G1WD-SS | 20 | 13 | 10 | 7 | -- |
| DEW-S30G11/4WD-SS | 15 | 10 | 7 | 5 | -- |
